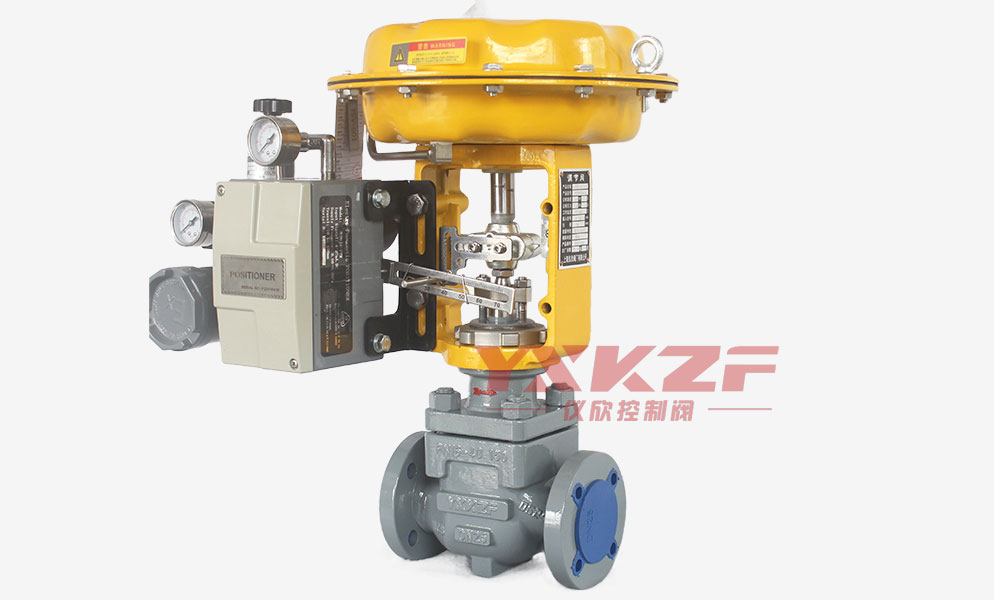

气动单座WCB

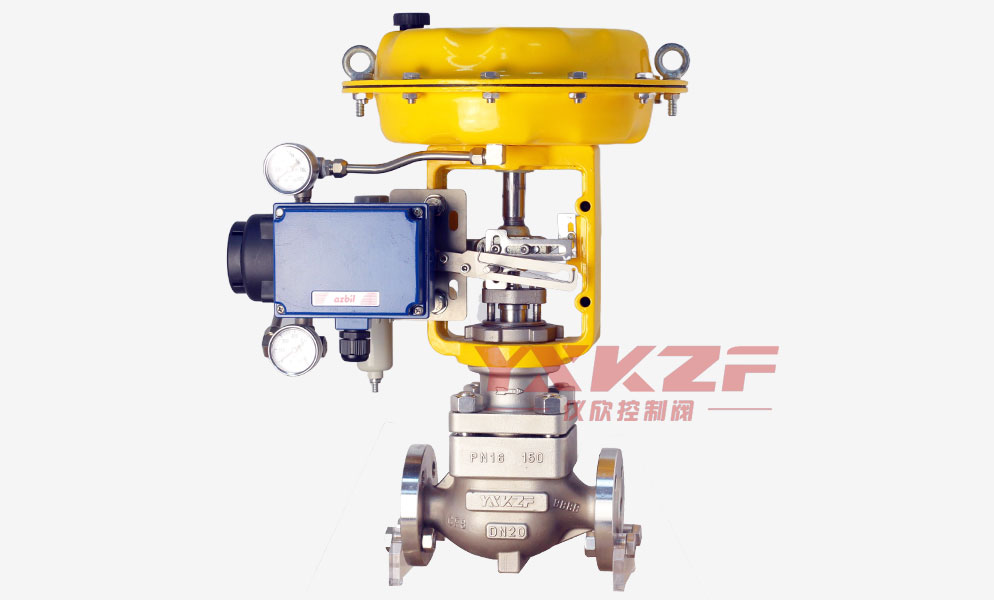

气动单座304

气动单座调节阀

YX21P型笼式单座调节阀,采用顶部导向不平衡式结构,高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载,普通或恶劣的工况,关闭严密,适应于对各种压力和温度的流体或气体的控制,适配各种执行器,起调节作用。 阀笼用于压紧阀座设计减小侧向负载和阀芯振动、减小摩擦,延长了控制阀使用寿命。流开式设计,介质流向趋向于控制阀开启的方向,微小流量状态可控性好。根据工况可选择降噪音、抗气蚀的特殊阀笼。



阀内件特点:顶部导向型 不平衡内件

            快拆式压笼结构

阀体类型:  直通式  角式

阀盖形式:  标准型 散热型 低温型 波纹管式

流量特性:  等百分比 线性 快开

泄漏等级:  ASME B16.104 V(标准型金属阀座)

            ASME B16.104 VI(切断型软阀座)

管道连接方式:法兰式  对焊式

适用温度范围:-196℃-570℃

执行机构类型:气动薄膜式执行机构

              气动活塞式执行机构



详情资料:仪欣控制阀手册.PDF
